Pour les tuyaux jusqu'à 80 pouces

  • 90% de la racine peut être soudée
  • Gamme de tuyaux OD : 12 - 80 pouces
  • Disponible en version moyenne, lourde et
  • version lourde
  • Le désalignement des bords peut être éliminé au
  • au moyen de vis sans fin
  • La lame d'air peut être ajustée à l'aide d'un ciseau

 DWT PipeTools

Demande Démonstration en ligne
Nos clamps á cage hydraulique sont concus pour permettre la realisation du cordon de soudure sans enlever le clamps du pipe. Ils permettent un alignement parfait de tube a tube, le serrage se fait par un verin a vis ou cale.
Le cylindre hydraulique, qui est disponible en option, fonctionne dans toutes les positions et peut être utilisé pour tous les diamètres de pipe.
Article no.
Taille du tuyau
Diamètre OD
Poids
11 001 0323
DN 300
12" (323 mm)
20,0 kg
11 001 0355
DN 350
14" (355 mm)
21,0 kg
11 001 0406
DN 400
16" (406 mm)
21,5 kg
11 001 0457
DN 450
18" (457 mm)
24,0 kg
11 001 0508
DN 500
20" (508 mm)
28,5 kg
11 001 0610
DN 600
24" (610 mm)
30,0 kg
11 001 0660
DN 650
26" (660 mm)
32,5 kg
11 001 0711
DN 700
28" (711 mm)
34,0 kg
11 001 0765
DN 750
30" (762 mm)
38,0 kg
11 001 0813
DN 800
32" (813 mm)
39,5 kg
11 001 0864
DN 850
34" (864 mm)
44,0 kg
11 001 0914
DN 900
36" (914 mm)
53,0 kg
11 001 1016
DN 1.000
40" (1.016 mm)
60,0 kg
11 001 1067
DN 1.050
42" (1.067 mm)
66,0 kg
11 001 1118
DN 1.110
44" (1.118 mm)
71,0 kg
11 001 1220
DN 1.200
48" (1.219 mm)
77,0 kg
11 001 1321
DN 1.300
52" (1.320 mm)
79,0 kg
11 001 1420
DN 1.400
56" (1.420 mm)
82,0 kg
11 001 1520
DN 1.500
60" (1.520 mm)
84,0 kg
11 001 1620
DN 1.600
64" (1.620 mm)
95,0 kg
11 001 1720
DN 1.700
68" (1.720 mm)
102,0 kg
11 001 1820
DN 1.800
72" (1.829 mm)
104,0 kg
11 001 1920
DN 1.900
76" (1.920 mm)
108,0 kg
11 001 2020
DN 2.000
80" (2.032 mm)
115,0 kg


Article no.
Taille du tuyau
Diamètre ODDiameter OD
Poids
11 SK1 0711
DN 700
28" (711 mm)
95,0 kg
11 SK1 0762
DN 750
30" (762 mm)
100,0 kg
11 SK1 0813
DN 800
32" (813 mm)
106,0 kg
11 SK1 0864
DN 850
34" (864 mm)
115,0 kg
11 SK1 0914
DN 900
36" (914 mm)
123,0 kg
11 SK1 1016
DN 1.000
40" (1.016 mm)
130,0 kg
11 SK1 1067
DN 1.050
42" (1.067 mm)
135,0 kg
11 SK1 1118
DN 1.100
44" (1.118 mm)
138,0 kg
11 SK1 1168
DN 1.150
46" (1.168 mm)
141,0 kg
11 SK1 1220
DN 1.200
48" (1.219 mm)
145,0 kg
11 SK1 1320
DN 1.300
52" (1.321 mm)
149,0 kg
11 SK1 1420
DN 1.400
56" (1.422 mm)
153,0 kg
11 SK1 1520
DN 1.500
60" (1.524 mm)
160,0 kg
11 SK1 1620
DN 1.600
64" (1.626 mm)
170,0 kg
11 SK1 1720
DN 1.700
68" (1.720 mm)
179,0 kg
11 SK1 1820
DN 1.800
72" (1.820 mm)
185,0 kg
11 SK1 1920
DN 1.900
76" (1.920 mm)
195,0 kg
11 SK1 2020
DN 2.000
80" (2.020 mm)
210,0 kg


Article no.
Taille du tuyau
Diamètre OD
Poids
11 SHD 0610
DN 600
24" (610 mm)
120,0 kg
11 SHD 0660
DN 650
26" (660 mm)
130,0 kg
11 SHD 0711
DN 700
28" (711 mm)
135,0 kg
11 SHD 0762
DN 750
30" (762 mm)
140,0 kg
11 SHD 0813
DN 800
32" (813 mm)
150,0 kg
11 SHD 0864
DN 850
34" (864 mm)
155,0 kg
11 SHD 0914
DN 900
36" (914 mm)
162,0 kg
11 SHD 1016
DN 1.000
40" (1.016 mm)
170,0 kg
11 SHD 1067
DN 1.050
42" (1.067 mm)
175,0 kg
11 SHD 1118
DN 1.100
44" (1.118 mm)
180,0 kg
11 SHD 1220
DN 1.200
48" (1.220 mm)
190,0 kg
11 SHD 1320
DN 1.300
52" (1.320 mm)
195,0 kg
11 SHD 1420
DN 1.400
56" (1.420 mm)
210,0 kg
11 SHD 1520
DN 1.500
60" (1.520 mm)
220,0 kg
11 SHD 1620
DN 1.600
64" (1.620 mm)
247,0 kg
11 SHD 1720
DN 1.700
68" (1.720 mm)
260,0 kg
11 SHD 1820
DN 1.800
72" (1.820 mm)
280,0 kg




YouTube

Vos paramètres de confidentialité sur ce site Web empêchent la lecture de vidéos YouTube !
Veuillez autoriser l'affichage de YouTube dans le groupe FONCTIONNEL.

AUTORISER YOUTUBE
Vous trouverez de plus amples informations sur la protection des données dans notre Politique de confidentialité.
Clamps à cage hydraulique - Versions
Moyen Clamps à cage hydraulique

Clamps à cage hydraulique moyenne pour tuyaux extérieurs

Les colliers pour tubes extérieurs de taille moyenne ont un large espace, permettant de souder la racine jusqu'à 90% avant de retirer le collier. Le désalignement des bords peut être éliminé à l'aide de vis sans fin ou d'une cale qui est placée sous le pont d'alignement.

Clamps à cage hydraulique externe à usage intensif

Clamps à cage hydraulique lourd. Le vérin hydraulique fonctionne en position verticale et peut être facilement échangé, si nécessaire. Les ponts d'alignement ont un grand écartement, ce qui permet de souder la racine jusqu'à 90% avant de retirer le collier. Vérin hydraulique 10 t. Pour les gazoducs (acier à grain fin) et pour les tuyaux à paroi épaisse en acier plat d'étude.
Usage intensif Clamps à cage hydraulique

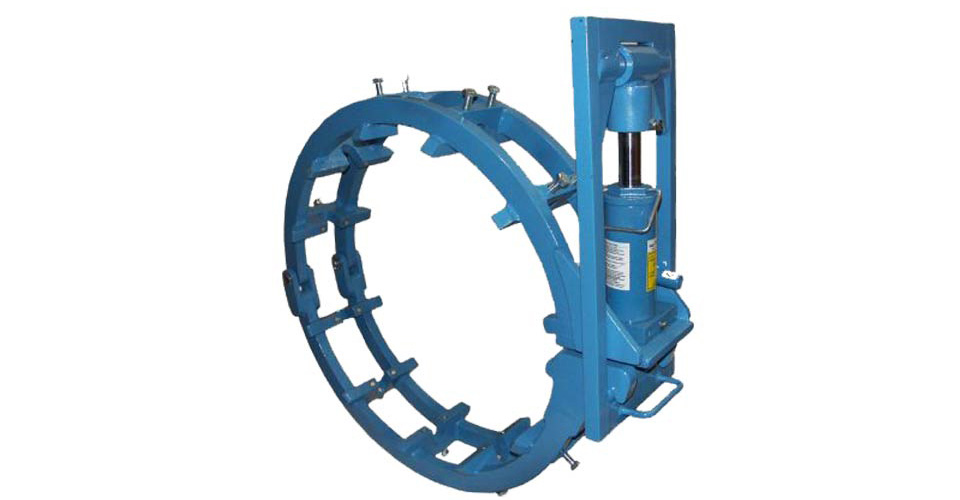

Super Heavy Duty Clamps à cage hydraulique

Clamps à cage hydraulique extérieur super résistant

Le collier extérieur hydraulique robuste pour les tuyaux de 20 à 64 pouces est équipé d'un vérin hydraulique intégré. Les brigde avec vis offrent un accès parfait à l'espace de soudure. Aproxx. 90% dof la passe de racine peut être soudée sans desserrer le collier. Tous les ponts et bagues sont fabriqués en acier de haute qualité et sont spécialement conçus pour le soudage de tubes à paroi épaisse.
