Para tubos de hasta 80 pulgadas

  • El 90% de la raíz se puede soldar
  • Gama de tubos OD: 12 - 80 pulgadas
  • Disponible en versión media, pesada y
  • versión pesada
  • La desalineación de los bordes puede ser eliminada por
  • mediante tornillos de ajuste
  • El entrehierro puede ajustarse mediante un cincel

 DWT PipeTools

Contacto Online Live Demo

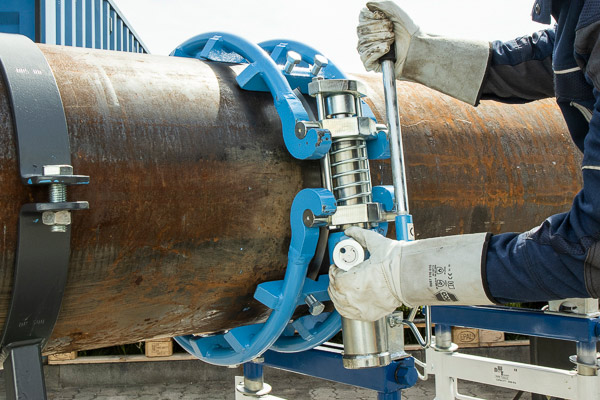

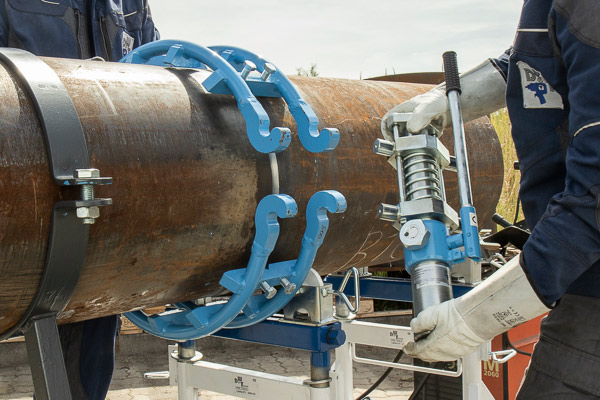

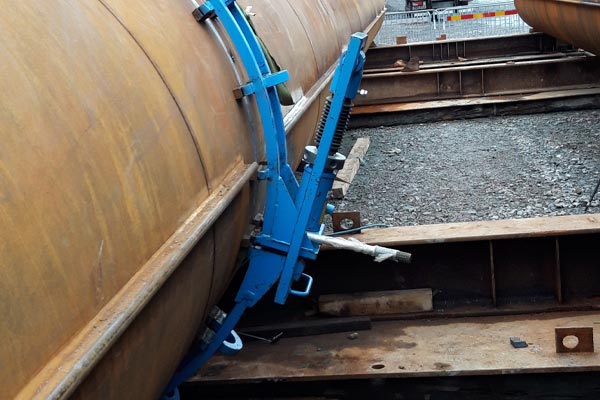

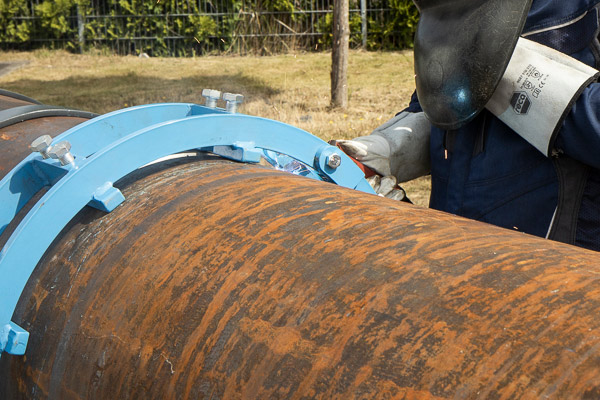

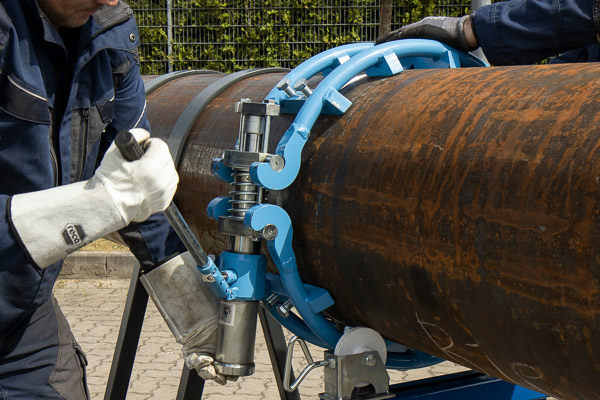

Nuestras Alineadores tipo Canasta Hidráulicos tubería externas cuenta con un amplio espaciamiento, lo que permite una soldadura de raíz hasta un 90% antes de remover la abrazadera. Se puede eliminar una mala alineación del borde mediante tornillos extractores o una cuña la cual se coloca debajo del puente de alineación. El espaciamiento de aire puede ajustarse mediante un cincel. El cilindro hidráulico, el cual está disponible de manera opcional, funciona en todas las posiciones y puede usarse para todos los diámetros de tubería.
Nº de artículo
Tamaño de la tubería
Diámetro OD
Peso
11 001 0323
DN 300
12" (323 mm)
20,0 kg
11 001 0355
DN 350
14" (355 mm)
21,0 kg
11 001 0406
DN 400
16" (406 mm)
21,5 kg
11 001 0457
DN 450
18" (457 mm)
24,0 kg
11 001 0508
DN 500
20" (508 mm)
28,5 kg
11 001 0610
DN 600
24" (610 mm)
30,0 kg
11 001 0660
DN 650
26" (660 mm)
32,5 kg
11 001 0711
DN 700
28" (711 mm)
34,0 kg
11 001 0765
DN 750
30" (762 mm)
38,0 kg
11 001 0813
DN 800
32" (813 mm)
39,5 kg
11 001 0864
DN 850
34" (864 mm)
44,0 kg
11 001 0914
DN 900
36" (914 mm)
53,0 kg
11 001 1016
DN 1.000
40" (1.016 mm)
60,0 kg
11 001 1067
DN 1.050
42" (1.067 mm)
66,0 kg
11 001 1118
DN 1.110
44" (1.118 mm)
71,0 kg
11 001 1220
DN 1.200
48" (1.219 mm)
77,0 kg
11 001 1321
DN 1.300
52" (1.320 mm)
79,0 kg
11 001 1420
DN 1.400
56" (1.420 mm)
82,0 kg
11 001 1520
DN 1.500
60" (1.520 mm)
84,0 kg
11 001 1620
DN 1.600
64" (1.620 mm)
95,0 kg
11 001 1720
DN 1.700
68" (1.720 mm)
102,0 kg
11 001 1820
DN 1.800
72" (1.829 mm)
104,0 kg
11 001 1920
DN 1.900
76" (1.920 mm)
108,0 kg
11 001 2020
DN 2.000
80" (2.032 mm)
115,0 kg


Nº de artículo
Tamaño de la tubería
Diámetro OD
Peso
11 SK1 0711
DN 700
28" (711 mm)
95,0 kg
11 SK1 0762
DN 750
30" (762 mm)
100,0 kg
11 SK1 0813
DN 800
32" (813 mm)
106,0 kg
11 SK1 0864
DN 850
34" (864 mm)
115,0 kg
11 SK1 0914
DN 900
36" (914 mm)
123,0 kg
11 SK1 1016
DN 1.000
40" (1.016 mm)
130,0 kg
11 SK1 1067
DN 1.050
42" (1.067 mm)
135,0 kg
11 SK1 1118
DN 1.100
44" (1.118 mm)
138,0 kg
11 SK1 1168
DN 1.150
46" (1.168 mm)
141,0 kg
11 SK1 1220
DN 1.200
48" (1.219 mm)
145,0 kg
11 SK1 1320
DN 1.300
52" (1.321 mm)
149,0 kg
11 SK1 1420
DN 1.400
56" (1.422 mm)
153,0 kg
11 SK1 1520
DN 1.500
60" (1.524 mm)
160,0 kg
11 SK1 1620
DN 1.600
64" (1.626 mm)
170,0 kg
11 SK1 1720
DN 1.700
68" (1.720 mm)
179,0 kg
11 SK1 1820
DN 1.800
72" (1.820 mm)
185,0 kg
11 SK1 1920
DN 1.900
76" (1.920 mm)
195,0 kg
11 SK1 2020
DN 2.000
80" (2.020 mm)
210,0 kg


Nº de artículo
Tamaño de la tubería
Diámetro OD
Peso
11 SHD 0610
DN 600
24" (610 mm)
120,0 kg
11 SHD 0660
DN 650
26" (660 mm)
130,0 kg
11 SHD 0711
DN 700
28" (711 mm)
135,0 kg
11 SHD 0762
DN 750
30" (762 mm)
140,0 kg
11 SHD 0813
DN 800
32" (813 mm)
150,0 kg
11 SHD 0864
DN 850
34" (864 mm)
155,0 kg
11 SHD 0914
DN 900
36" (914 mm)
162,0 kg
11 SHD 1016
DN 1.000
40" (1.016 mm)
170,0 kg
11 SHD 1067
DN 1.050
42" (1.067 mm)
175,0 kg
11 SHD 1118
DN 1.100
44" (1.118 mm)
180,0 kg
11 SHD 1220
DN 1.200
48" (1.220 mm)
190,0 kg
11 SHD 1320
DN 1.300
52" (1.320 mm)
195,0 kg
11 SHD 1420
DN 1.400
56" (1.420 mm)
210,0 kg
11 SHD 1520
DN 1.500
60" (1.520 mm)
220,0 kg
11 SHD 1620
DN 1.600
64" (1.620 mm)
247,0 kg
11 SHD 1720
DN 1.700
68" (1.720 mm)
260,0 kg
11 SHD 1820
DN 1.800
72" (1.820 mm)
280,0 kg




YouTube

¡Su configuración de privacidad en este sitio web impide la reproducción de videos de YouTube!
Permita la visualización de YouTube en el grupo FUNCIONAL.

PERMITIR YOUTUBE
Puede encontrar más información sobre protección de datos en nuestra Política de privacidad.
Alineadores externos para tubos - Versiones

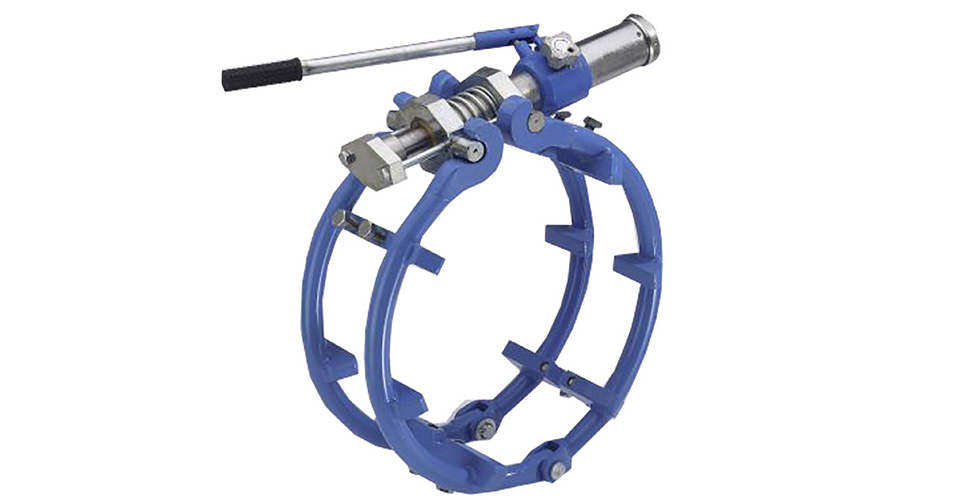

Alineadores externos para tubos medianos

Alineadores externos para tubos medianos

Las Alineadoras externas para tubos medianos tienen una amplia separación, lo que permite soldar la
raíz hasta el 90% antes de retirar la abrazadera. La desalineación de los bordes puede eliminarse
mediante tornillos de ajuste o una cuña que se coloca bajo el puente de alineación

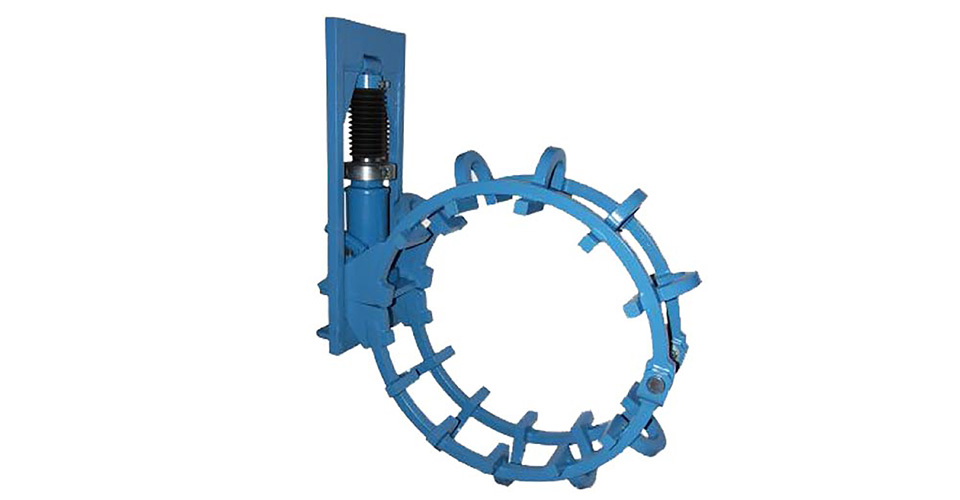

Alineadores tipo canasta hidráulicos Servicio pesado

Alineadores externos para tubos. El cilindro hidráulico trabaja en posición vertical y se puede cambiar fácilmente, si es necesario. Los puentes de alineación tienen un amplio espacio, lo que permite soldar la raíz hasta un 90% antes de retirar la abrazadera. Gato hidráulico de 10 t. Para tuberías de gas (acero de grano fino) y para tubos de pared gruesa de acero plano de estudio.
Alineadores tipo canasta hidráulicos Servicio pesado

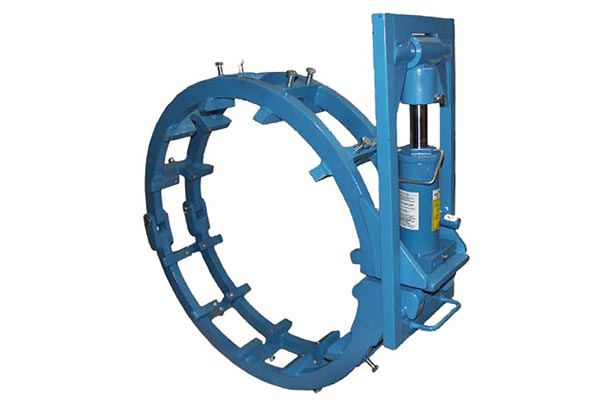

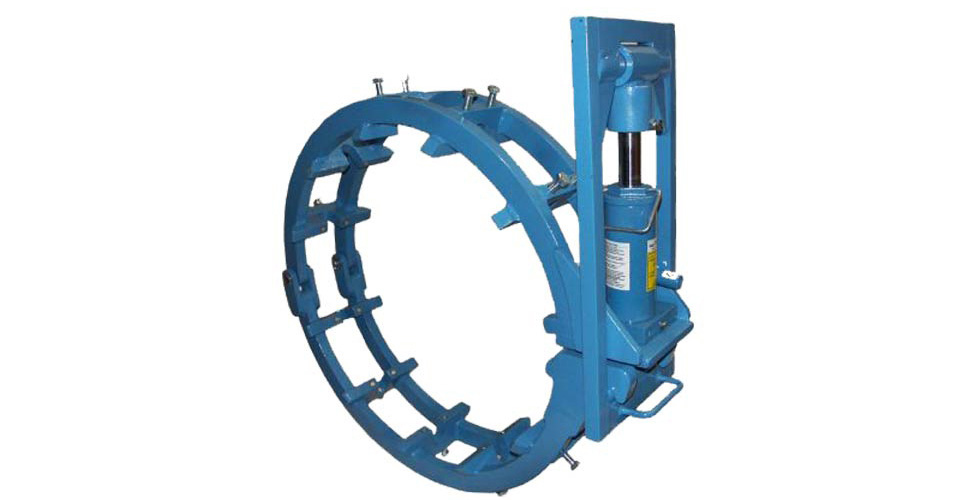

Alineadores externos para tubos súper resistentes

Alineadores externos para tubos súper resistentes

El Alineador tipo canasta hidráulicos para tubos de 20 - 64 pulgadas tiene un gato hidráulico integrado, brigde con tornillos ofrecen un perfecto acceso a la brecha de soldadura. Aproxx. El 90% del paso de la raíz se puede soldar sin aflojar la abrazadera. Todos los puentes y anillos son de acero de alta calidad y están especialmente diseñados para soldar tubos de paredes gruesas.
