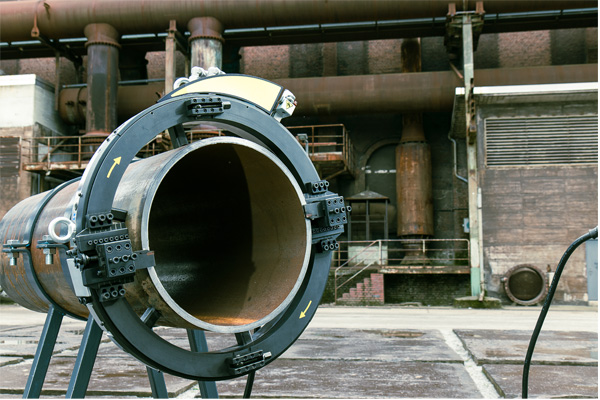

Máquina corte y biselado en frio DLW

• Tecnología de bastidor dividido para tubos de acero de pared gruesa sin fin
• Peso extremadamente bajo de la máquina de corte en frío para facilitar su manejo y elevación
• Dimensiones compactas para su uso en zonas de acceso limitado
• Sujeción y ajuste rápidos y seguros
• Equipo de corte en frío desarrollado con el "Know-How" de la empresa
• Cortadora en frío de tubos perfecta para operaciones de maquinaria en las que a menudo se requieren métodos de corte en frío
• No hay zona afectada por el calor (HAZ) con el corte en frío
• Características de seguridad (sistema de protección DLW para evitar accidentes)
• Accionamientos hidráulicos, neumáticos y eléctricos disponibles

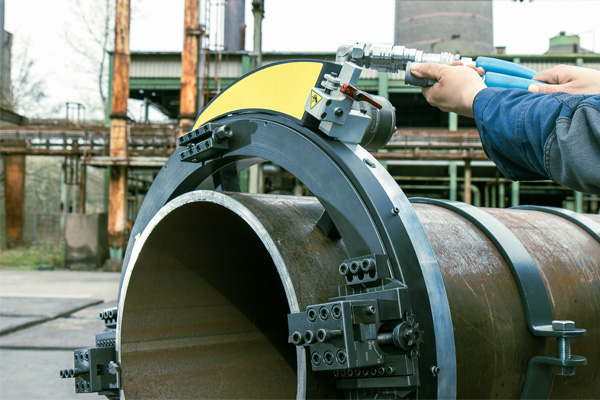

• Corte orbital de tubos

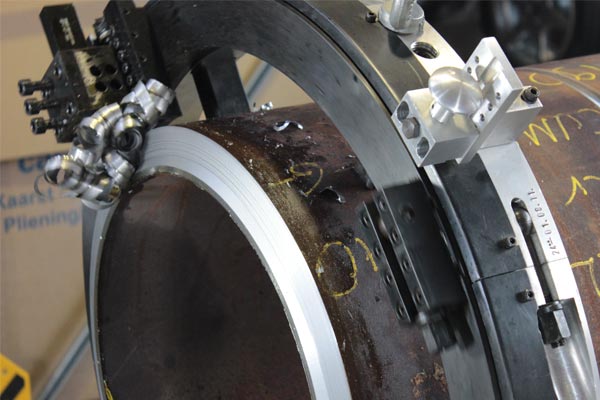

• Corte y biselado simultáneos
• Biselado de tubos antes de la preparación de la soldadura
• Taladrado interno para el calibrado de la tubería
• Eliminación de la soldadura longitudinal externa

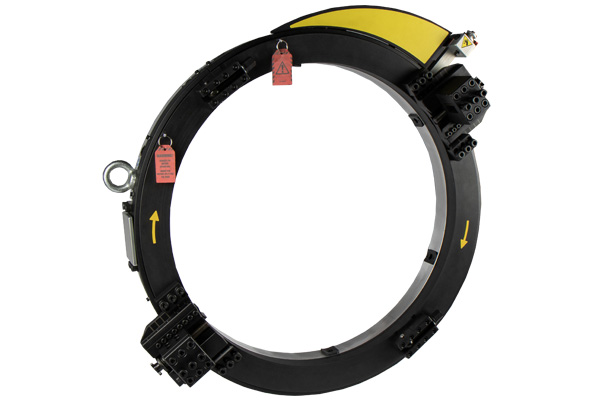

Máquina corte y  biselado en frio

DOWNLOAD PDF

La Biseladora para tubería DLW está diseñada para el corte, biselado y contrataladrado de tuberías, conductos para producción y reparaciones. Con un adaptador especial se pueden realizar preparaciones de bridas.

• Corte radial de tubos
• Biselado de tubos
• Corte y biselado simultáneo de tubos
• Preparación interna
• Preparación de bridas

Marco:

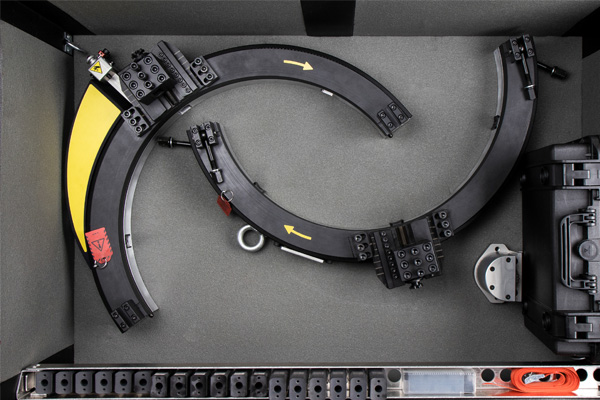

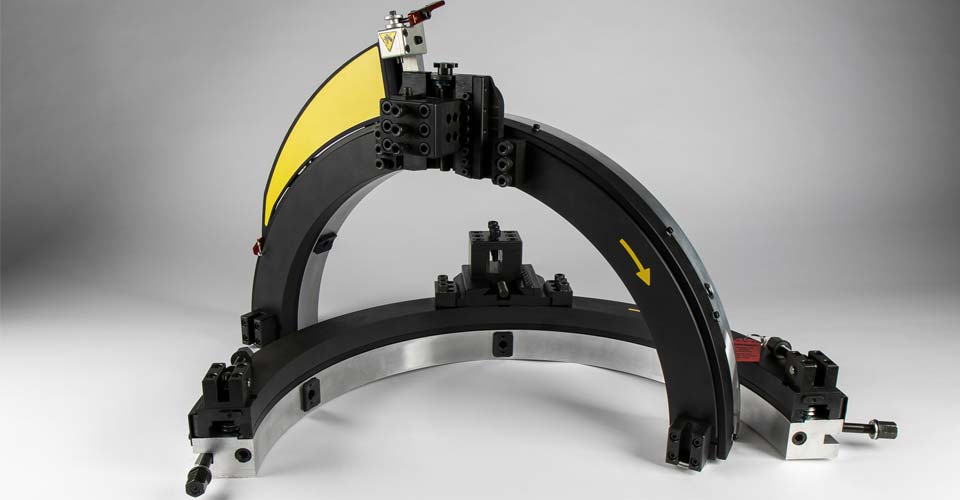

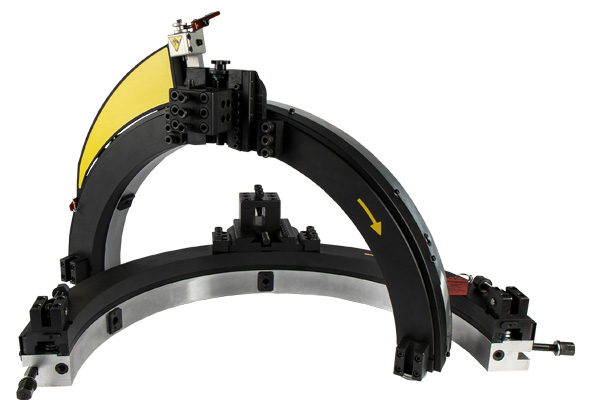

El bastidor es separable en dos mitades anulares para permitir un fácil montaje. En el bastidor se encuentran el asiento del rodamiento de bolas acanalado para el cabezal giratorio, un adaptador para el motor, un escudo protector para el anillo del engranaje y los pies de sujeción para sujetar la máquina.

Engranaje dividido:
La línea de separación del engranaje dividido y la línea de separación del bastidor tienen que estar alineadas antes de comenzar el desmontaje. El cabezal giratorio está diseñado como un anillo de engranajes en su diámetro exterior y tiene un orificio de localización para el carro de herramientas.

Accionamiento:
El accionamiento se fija con el piñón en el bastidor. El accionamiento y la brida de accionamiento con el engranaje son de diseño robusto para permitir altos momentos de reacción.

Rodamiento de bolas ranurado:
El cabezal giratorio funciona con rodamientos de bolas ranurados de precisión para reducir la tolerancia axial y radial.

Carro de herramientas:

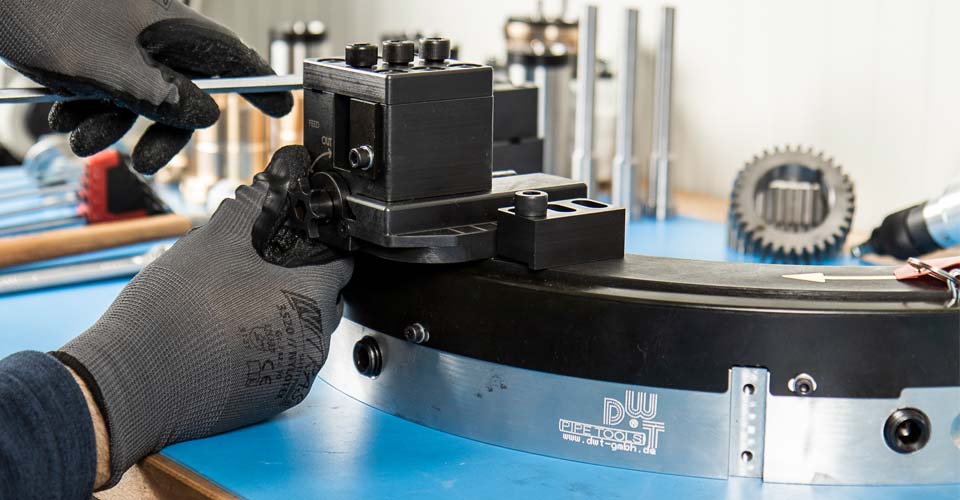

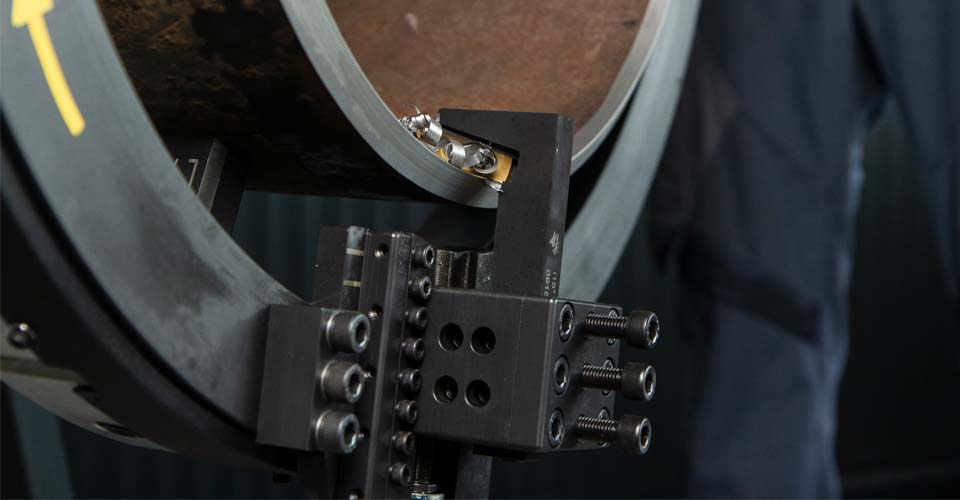

El carro de herramientas tiene un asiento para las herramientas de trabajo. El carro de herramientas se fija en el cabezal giratorio e implica el husillo de alimentación con engranaje y bloque guía del carro ajustable.

Pies de sujeción:
Los pies de sujeción se ajustan y fijan mediante tornillos prisioneros en el diámetro exterior del bastidor. A petición, hay disponibles diferentes pies de sujeción especiales.
