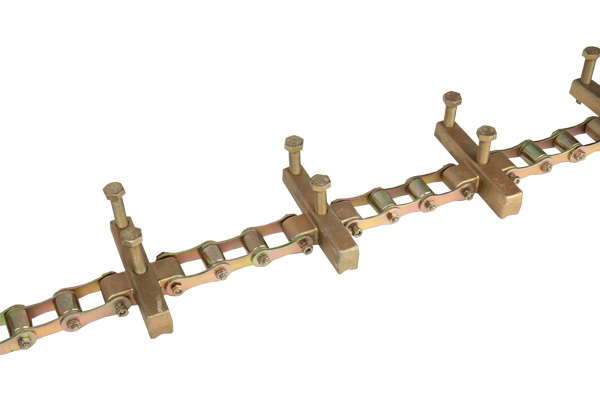

Alineadora de tubo de cadena simples
Alineadora de tubo de cadena simples
Alineadora de tubo de cadena simples
Alineadora de tubo de cadena simples

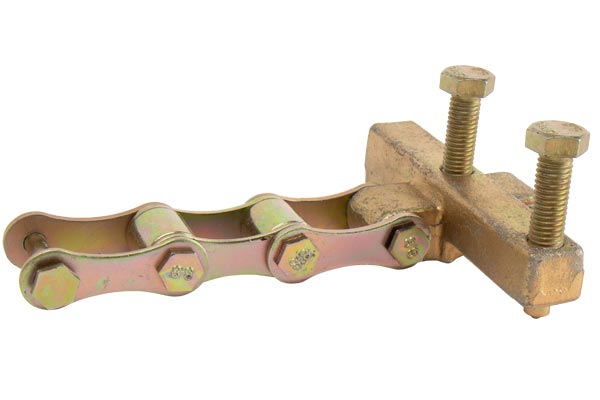

Cadena de 3 eslabones con barra de enganche
Cadena de 3 eslabones con barra de enganche

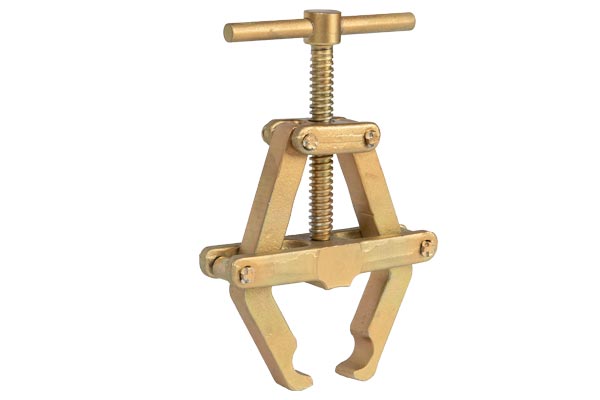

Giro para Alineadores de tubo de cadena simple
Giro para Alineadores de tubo de cadena simple
Alineadora de tubo de cadena simples
Alineadora de tubo de cadena simples
Cadena de 3 eslabones con barra de enganche
Giro para Alineadores de tubo de cadena simple

Alineadoras de tubo de cadena simples

Alineación de tuberías rápida y segura

  • Area de fijación 8 - 60".
  • Espesor máximo de la pared: 12,7 mm
  • Al retirar la cadena los eslabones y las barras de sujeción la cadena se ajusta a los distintos diámetros de tubo
  • Adecuada para tubos, piezas en T, curvas de tubos y tubo-brida

 DWT PipeTools


Contacto Online Live Demo
Nuestros Alineadores de tubo de cadena simples pueden ajustar y alinear tubos con un grosor de pared de hasta 12,7 mm. Los Alineadores de tubo de cadena pueden modificarse a dimensiones de tubo más pequeñas o más grandes simplemente cambiando el número de eslabones de la cadena y las barras de sujeción y están disponibles con una cadena simple o una cadena doble.
El peso de la abrazadera de cadena de tubo simple es de 9,3 kg hasta 33,1 kg. La abrazadera de cadena simple es adecuada para tubos, tubos en T, tubos doblados y tubos con brida.
  • Cadena de 3 eslabones con barra de enganche (177 mm de longitud)
  • Cadena de 2 eslabones con barra de enganche (137 mm de longitud)
  • Giratorio
  • Cadena de 2 eslabones
  • Cadena de 3 eslabones
Alineadores de Tubo de Cadena simple

DOWNLOAD PDF

Resumen del producto

Nº de pieza
Número de barras de acoplamiento
Gama OD
Peso
 RG350040
5
8-10" (203-254 mm)
8,3 kg
 RG350041
6
8-12" (203-304 mm)
9,5 kg
 RG350042
7
8-16" (203-406 mm)
10,6 kg
 RG350043
9
8-20" (203-508 mm)
13,0 kg
 RG350044
11
8-24" (203-609 mm)
15,3 kg
 RG350045
13
8-28" (203-711 mm)
17,7 kg
 RG350046
14
8-32" (203-812 mm)
18,8 kg
 RG350047
16
8-36" (203-914 mm)
21,2 kg
 RG350048
18
8-40" (203-1.016 mm)
23,5 kg
 RG350049
19
8-44" (203-1.117 mm)
24,7 kg
 RG350050
21
8-48" (203-1.219 mm)
27,0 kg
 RG350051
23
8-52" (203-1.320 mm)
29,4 kg
 RG350052
25
8-56" (203-1.422 mm)
31,7 kg
 RG350053
26
8-60" (203-1524 mm)
32,9 kg


Alineadoras de tubo de cadena individuales Ventajas

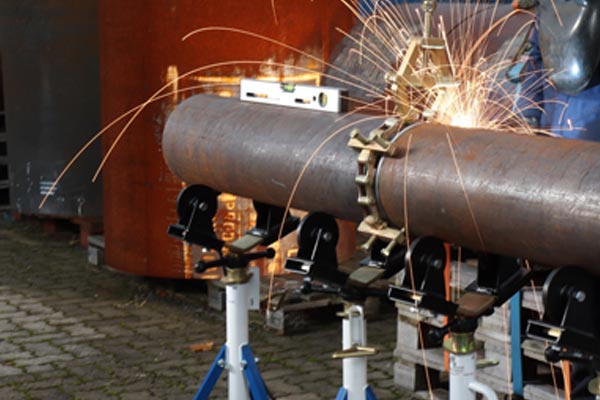

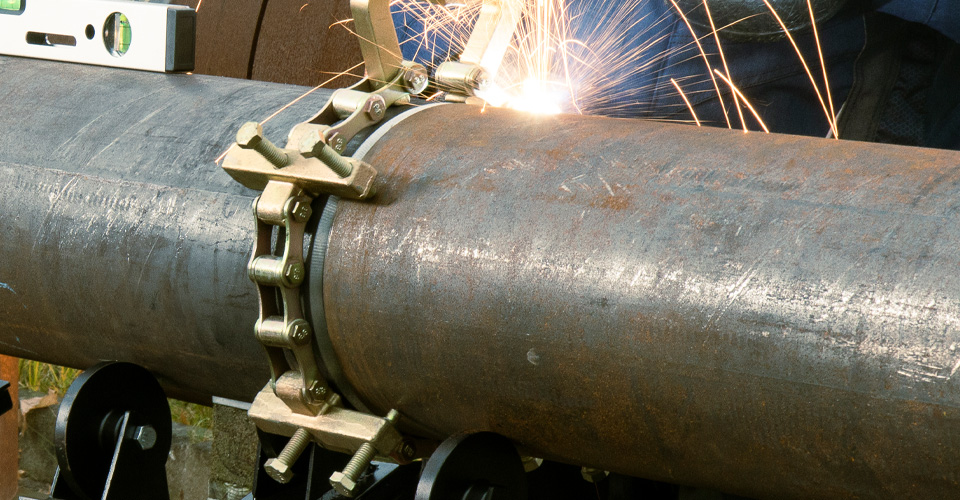

Alineación perfecta para la soldadura de tubos

Alineación perfecta para la soldadura de tubos

Una sola abrazadera puede adaptarse a una amplia gama de tamaños y se puede soldar toda la circunferencia de la tubería sin necesidad de retirar la abrazadera

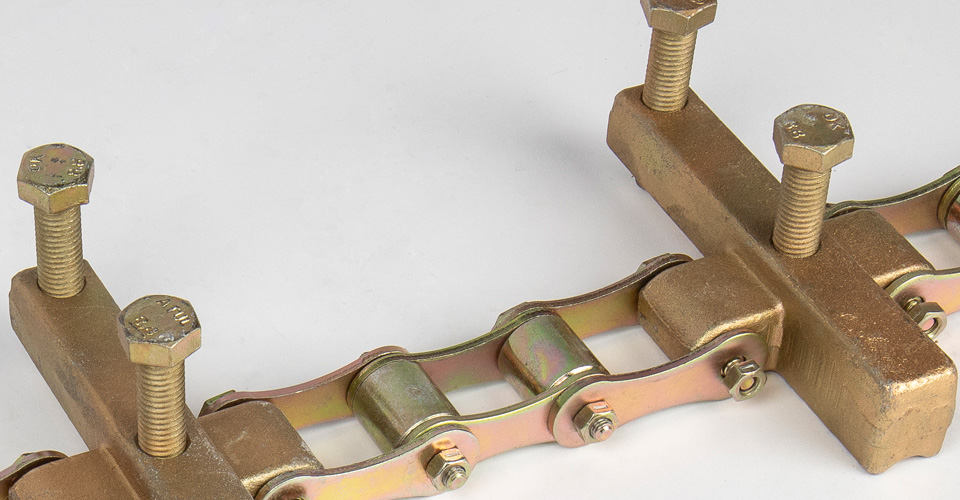

Ajuste fácil

Ajuste fácil

La cadena puede adaptarse a la dimensión respectiva del tubo retirando el eslabón de la cadena y las palancas de alineación.
