ajout portable pour les machines à chanfreiner de tubes

  • Biseautage parfait des coudes de tubes
  • Plage de travail : Jusqu'à max. 18" OD
  • Installation simple et rapide
  • Ergonomique
  • Fabriqué en Allemagne


 DWT PipeTools Made in Germany


Demande Démonstration en ligne

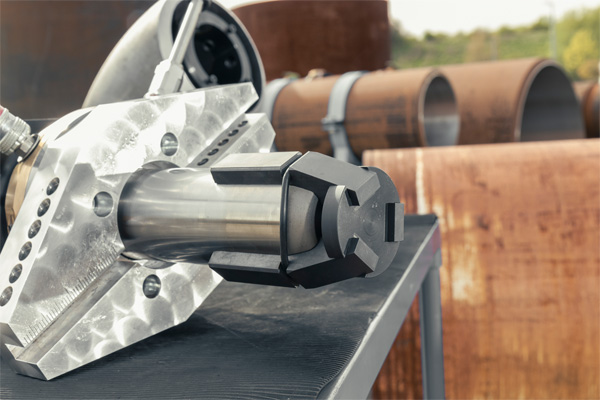

a machine à chanfreiner les coudes portables complète notre machine a chanfreiner les tubes standard, celle-ci est exclusivement destiné aux chanfreins extérieure et intérieure des coudes, pour la production comme la réparation. Les mors de positionnements tiennent la machine en place et en alignant le coude au tube. Les dimensions des mors permettent un centrage facile. Avec les mors standards il est possible d´installer le mandrin prêt de la fin du tube. A l´aide de mors supplémentaires, le mandrin peut être installé plus profond pour chanfreiner l´intérieure.
How does it work?Les revêtements maintiennent la machine en place pendant le montage du coude sur le tuyau. L'échelle dimensionnelle sur les manchons facilite le centrage. Avec les chemises standard, il est possible d'installer le mandrin près de l'extrémité du tuyau. Avec l'aide de rallonges supplémentaires, le mandrin peut être installé plus profondément pour chanfreiner le diamètre intérieur du tuyau. Ces mandrins coudés fonctionnent selon le même principe de base : le mandrin est fixé à un coude de tuyau par des vis sur le diamètre intérieur du boîtier du mandrin. Chaque jambe extensible peut être ajustée individuellement de sorte que le centrage est facilement effectué. Les jambes ont des têtes qui tournent librement pour protéger la surface intérieure du tuyau contre les dommages lors du serrage des jambes.
Flyer Machine à chanfreiner les coudes

DOWNLOAD PDF

Aperçu du produit

Modèle  / Article no.
Convient pour
Plage de serrage ID-ID
Plage de travail OD-OD
TE43 / 091505662
MF3i
1,69" - 4,17" (43 - 106 mm)
2" - 4" (60,5 - 114 mm)
TE80 / 091505663
MF3i
4,02" - 6,03" (102 - 153 mm)
4" - 6" (114,3 - 160 mm)
TE120 / 091506050
MF4i
4,88" - 7,99" (124 - 203 mm)
6" - 8" (168,1 - 219 mm)
TE160 / 091505664
MF5i
8,50" - 12,20" (216 - 310 mm)
10" - 12" (273 - 332 mm)
TE180 / 091505665
MF5i
10,75" - 17,91" (273 - 455 mm)
12" - 18" (323,9 - 460 mm)

YouTube

Vos paramètres de confidentialité sur ce site Web empêchent la lecture de vidéos YouTube !
Veuillez autoriser l'affichage de YouTube dans le groupe FONCTIONNEL.

AUTORISER YOUTUBE
Vous trouverez de plus amples informations sur la protection des données dans notre Politique de confidentialité.
Elbow Beveling Advantages
Complément portable

Le complément portable

Adapté à nos machines à chanfreiner les tubes et utilisé exclusivement pour le chanfreinage ou le biseautage interne des coudes de tubes pour la production ou les réparations.

tout ce dont vous avez besoin dans une seule valise

Doublures pour une installation facile, mèches d'extension de doublure pour une installation plus profonde, outils à main nécessaires pour l'installation.
