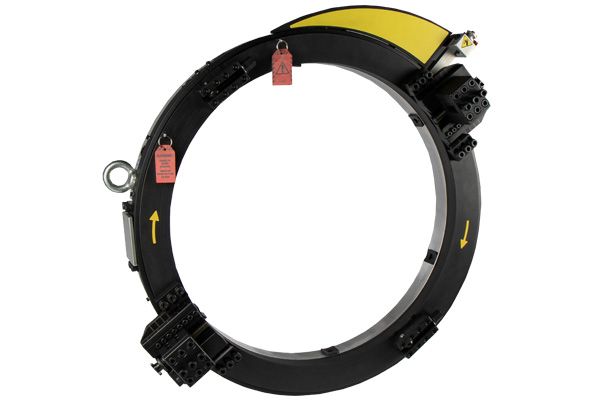

Coupe orbitale de tubes DLW
Coupe orbitale de tubes DLW
Coupe orbitale de tubes DLW
Coupe orbitale de tubes DLW
Coupe orbitale de tubes DLW
Coupe orbitale de tubes DLW
Coupe orbitale de tubes DLW
Coupe orbitale de tubes DLW
Coupe orbitale de tubes DLW
Coupe orbitale de tubes DLW
Coupe orbitale de tubes DLW
Coupe orbitale de tubes DLW
Coupe orbitale de tubes DLW
Coupe orbitale de tubes DLW
Coupe orbitale de tubes DLW
Coupe orbitale de tubes DLW
Coupe orbitale de tubes DLW
Coupe orbitale de tubes DLW

Coupe orbitale de tubes DLW

pour les tuyaux à paroi épaisse

  • Plage de travail jusqu'à : 1219,2 mm
  • Epaisseur de la paroi du tubes : max. 80 mm
  • Pas de zone affectée par la chaleur (HAZ) en cas de coupe à froid
  • Serrage et réglage rapides et sûrs
  • Technologie Split-Frame pour les tubes d'acier sans fin à paroi épaisse


 DWT PipeTools Made in GermanyDWT PipeTools Made in GermanyDWT PipeTools Made in Germany



Demande Démonstration en ligne
La mise en oeuvre de la Machine de coupe et chanfrein de tube de type DLW pour couper et chanfreiner sur site des embouts de tubes est quasiment illimitée. Les machines sont extrêmement légères et d'un faible encombrement.
elles se distinguent notamment par leurs possibilités très étendues d'utilisation, comme le décolletage, le biseautage, l'usinage des brides, l'alésage intérieur des embouts de tubes, etc..
  • Split-Frame Technology for endless thick-walled steel pipe
  • Extremely low weight of the cold cutting machine for easy handling and lifting
  • Compact dimensions for use in areas with limited access
  • Quick and safe clamping and adjustment
  • Cold cutting equipment developed with „On-Site Know-How“
  • Perfect pipe cold cutter for machinery operations where cold cutting methods are often required
  • No heat affected zone (HAZ) with cold cutting
  • Découpe radiale des tubes
  • Chanfreinage des tubes
  • Découpe et chanfreinage simultanés des tubes
  • Préparation interne
  • Préparation des brides
Coupe orbitale de tubes DLW

DOWNLOAD PDF

Aperçu du produit

Type
Diamètre extérieur du tuyau
Max. épaisseur de la paroi du tubes
Poids
DLW 2-6
60,6 - 168,3 mm
80 mm
23 kg
DLW 4-8
88,9 - 219,1 mm
80 mm
27 kg
DLW 5-10
114,3 - 273,1 mm
80 mm
30 kg
DLW 6-12
141,3 - 323,9 mm
80 mm
34 kg
DLW 8-14
193,7 - 355,6 mm
80 mm
38 kg
DLW 10-16
244,5 - 406,4 mm
80 mm
42 kg
DLW 12-18
298,5 - 457 mm
80 mm
45 kg
DLW 14-20
330,2 - 508 mm
80 mm
50 kg
DLW 18-24
431,8 - 610 mm
80 mm
60 kg
DLW 24-30
584,6 - 762 mm
80 mm
83 kg
DLW 30-36
736,6 - 914,4
80 mm
93 kg
DLW 36-43
889 - 1092,2
80 mm
127 kg
DLW 40-48
990,6 - 1219,2
80 mm
170 kg




YouTube

Vos paramètres de confidentialité sur ce site Web empêchent la lecture de vidéos YouTube !
Veuillez autoriser l'affichage de YouTube dans le groupe FONCTIONNEL.

AUTORISER YOUTUBE
Vous trouverez de plus amples informations sur la protection des données dans notre Politique de confidentialité.
Avantages de la Machine à couper les tubes DLW
Machine à couper les tubes à froid à cadre fendu

Technologie du cadre divisé

Pour les tubes jusqu'à 1219,2 mm de diamètre extérieur et 80 mm d'épaisseur de paroi

Fabriqué en Allemagne

Développé avec le savoir-faire "sur place" et fabriqué et assemblé en Allemagne

Made in Germany

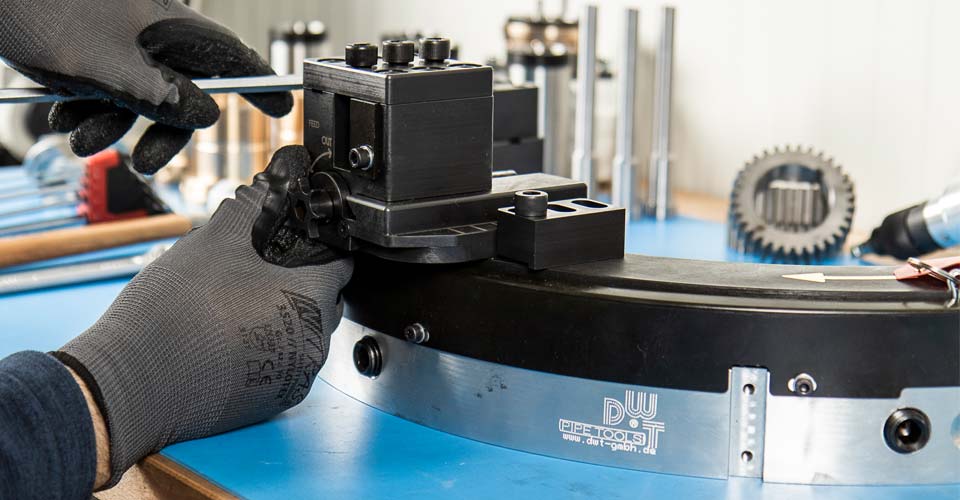

Machine de coupe à froid de tubes fabriquée en Allemagne
Coupe à froid de tubes parfaits

Coupe à froid parfaite des tuyaux

La machine à couper orbitale les tubes DLW est polyvalente dans les applications de machines et peut effectuer de nombreuses opérations. La coupe de tuyaux avec cet équipement offre la meilleure solution.
La machine à couper et chanfreiner DLW est polyvalente et peut réaliser plusieurs opérations. La gamme d'application de la  machine à couper et chanfrein est de 2 - 48 pouces (76 mm - 1219 mm) O.D. et jusqu`à 80 mm d`épaisseur. La conception de la machine avec deux demi-coquilles permet la mise en position de celle-ci directement sur les tubes. Un équipement spécial comme la télécommande est disponible pour les accès limités dans les installations. La  machine à couper et chanfrein est conçue d'une façon compacte avec des composants d'alliage d'aluminium, qui donnent de nombreux avantages à l'utilisateur final. La machine est très compacte pour des opérations avec accès limitées, légère, robuste, fiable et ergonomique.
La coupe a froid de tube est un processus pour couper des tubes sans chauffer la matiere. Les machines de coupe a froid de tube sont utilisées particulièrement sur les chaudières offshores à haute pression et la construction de pipeline ou cette  methode est très utilisé.

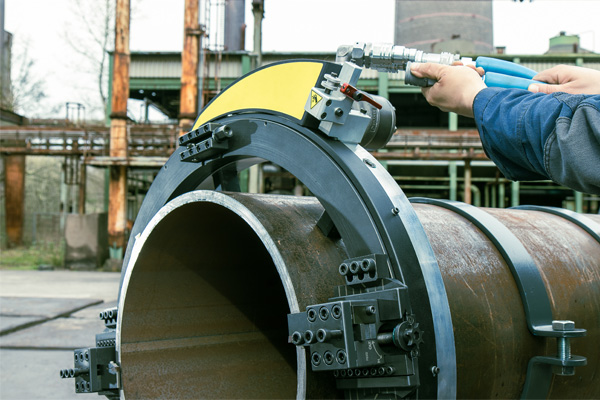

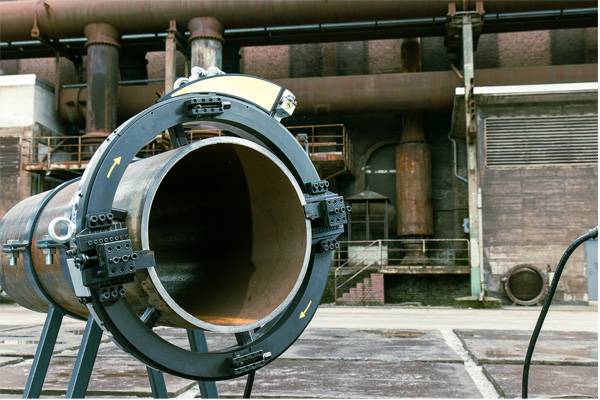

Une machine de coupe à froid est une machine rotative qui est serrée sur le diamètre extérieur du tuyau. Un anneau rotatif avec un porte-outil et un outil de coupe tourne autour du tuyau et le coupe. La machine à chanfreiner à froid pour tuyaux DLW est conçue pour la coupe, le chanfreinage et le contre-alésage de tuyaux, de canalisations pour la production et les réparations. Des préparations de brides avec un adaptateur spécial sont possibles. La machine transportable à chanfreiner à froid les tuyaux, type DLW, pour la préparation des tuyaux et des canalisations, peut être utilisée presque sans limites sur le site. Les machines sont extrêmement légères, ne nécessitent pas beaucoup d'espace et convainquent par une installation simple. Elles se distinguent par leurs nombreuses possibilités d'application.
Cadre:

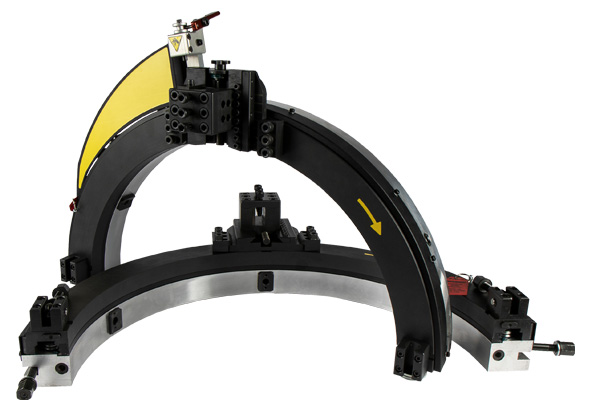

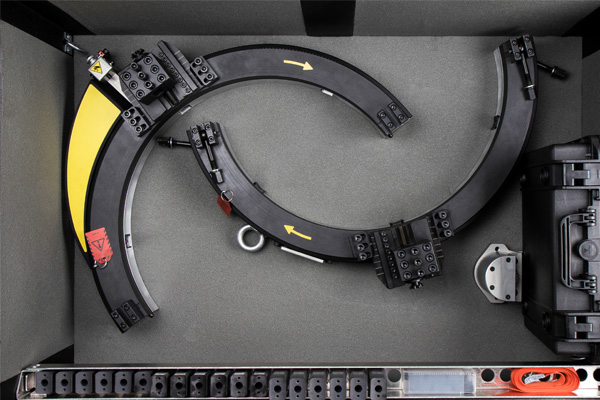

Le cadre est séparable en deux moitiés d’anneau pour permettre un montage facile. Sur le cadre se trouvent le siège du roulement à billes avec rainure pour la tête rotative, un adaptateur à bride pour le moteur, un bouclier de protection pour la couronne dentée et des pieds de serrage pour serrer la machine sur le tube.

Engrenage en Deux Pièces:
La ligne de séparation de l’Engrenage en Deux Pièces et la ligne de séparation du cadre doivent être alignées avant de commencer le démontage. La tête rotative est conçue comme une couronne dentée à son diamètre extérieur et a un trou de positionnement pour le porte-outil.

Moteur:
Le moteur est fixé avec le pignon sur le cadre. Le moteur et la bride du moteur avec l’engrenage sont de conception robuste pour permettre des moments de réaction élevés.

Roulement à billes avec rainure:
La tête rotative tourne sur des roulements à billes avec rainure de précision pour réduire la tolérance axiale et radiale.

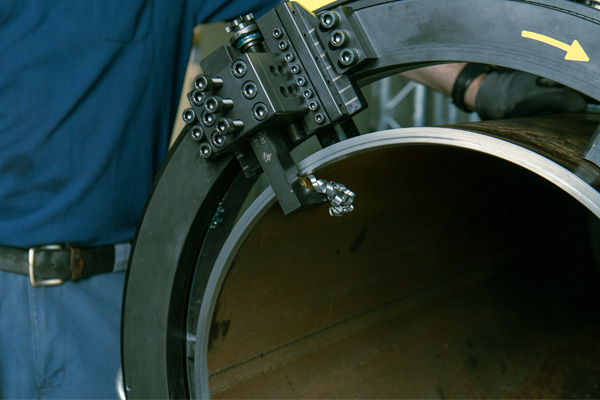

Porte-outil:
Le porte-outil a un siège pour les outils de travail. Le porte-outil est fixé sur la tête rotative et implique l’arbre d’avance avec engrenage et le blocage du guidage du porte-outil réglable.

Pieds de serrage:
Les pieds de serrage sont réglés et fixés par des vis sans tête au niveau du diamètre extérieur du cadre. Sur demande, différents pieds de serrage spéciaux sont disponibles.
Caractéristiques de sécurité et assistance
Aileron de requin
Aileron de requin
Le bouclier de protection standard en forme d'aileron de "requin" protège contre les écrasements et les interventions involontaires lors de l'utilisation du DLW.
Télécommande
Télécommande
Télécommande disponible en option pour le réglage de l'alimentation
Unité de sécurité
Unité de sécurité
Unité de maintenance de sécurité disponible en option avec arrêt d'urgence et pédale de commande
Soutien en temps réel
Soutien en temps réel
En option, les machines et outils peuvent être fournis avec des lunettes de données avec un mini PC. Notre équipe d‘experts ou le fabricant respectif peuvent être contactés à tout moment en scannant un code-barres au numéro suivant
L'assortir
Servo Drive
Servomoteur
L'option moteur pour toutes les machines de coupe à froid de tubes



à Servomoteur
Chariots de suivi à ressorts DLW SLH
Chariots de suivi à ressorts DLW SLH
Pour la coupe à froid de tubes et le chanfreinage de tubes ovales


à DLW SLH
Chariot de délardage DLW CB
Chariot de délardage DLW CB
Dispositif de biseautage intérieur pour le calibrage du diamètre intérieur et de l'alésage intérieur

à DLW CB
Chanfreinage interne des tubes DLW IBT
Chanfreinage interne des tubes DLW IBT
Peut être utilisé pour la préparation du joint du diamètre intérieur et de l'alésage intérieur.
à DLW IBT
