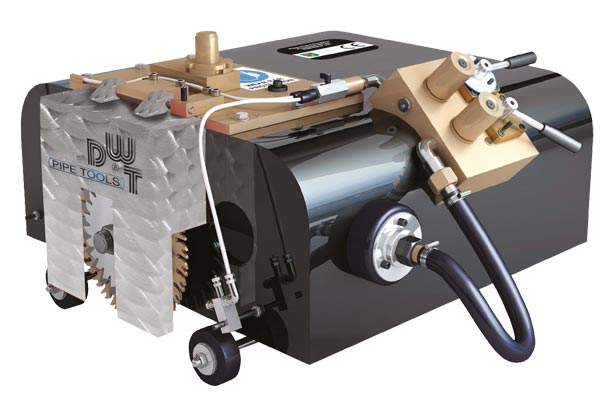

Máquina corte y biselado de tubería

Tipo CPC-B

  • Area: 150 - 7.010 mm de diámetro exterior
  • Espesor de la pared del tubo: máx. 50 mm
  • Ángulos de bisel compuesto, preparación en J, preparación en U
  • No es necesario compensar las desviaciones
  • Caja de cambios de dos velocidades con control de velocidad ajustable y marcha atrás





Contacto Online Live Demo

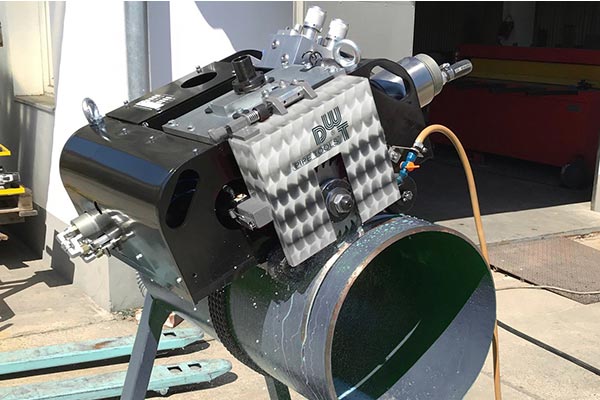

Disponible en opciones hidráulicas y neumáticas, las máquinas cortarán y biselarán los materiales más mecanizables, incluso el acero al carbono, el acero inoxidable, el hierro dúctil, el hierro fundido y la mayoría del resto de aleaciones sin chispas ni llamas. El mecanismo de tensionamiento de la cadena pesado, encajado en un armazón de aleación altamente resistente proporciona la rigidez y resistencia necesarias para cortar tuberías con la velocidad de desplazamiento más alta posible. El armazón de la máquina tiene seis posiciones de ruedas para recorrer mejor el radio de la tubería y permitir una precisión en el seguimiento en una tubería de 36" mejor que en una de 0,3 mm.
La máquina cuenta con dos cajas de engranajes para el accionamiento de la velocidad, que proporcionan un movimiento positivo de la máquina alrededor de la tubería en todo tipo de situaciones de corte. No es necesaria una compensación fuera de la circunferencia ya que la máquina recorre el diámetro externo de la tubería.
Máquina corte y biselado de tubería

Peso
235 kg (neumática) 216 kg (hidráulica)
Area de uso estándar
8 - 72" (203 - 1.828 mm)
Area de uso máxima*
6 - 276" (150 - 7.010 mm)
Espesor máximo de la pared
2" (50 mm)
Potencia
2,75 kW (neumática) 4 kW (hidráulica)
Velocidad de corte
Hasta 60 mm por minuto
Tolerancia de fábrica
+0,5 mm cuando se utiliza la guía de cadena opcional
* Se necesitan cadenas más largas o kits de ruedas
Flyer Pipe Cutting and Beveling Machine CPC-B

DOWNLOAD PDF

YouTube

¡Su configuración de privacidad en este sitio web impide la reproducción de videos de YouTube!
Permita la visualización de YouTube en el grupo FUNCIONAL.

PERMITIR YOUTUBE
Puede encontrar más información sobre protección de datos en nuestra Política de privacidad.
La máquina de corte y biselado de tubos de accionamiento hidráulico está diseñada para cortar tubos de pared gruesa, de alta aleación o aplicaciones de acero especialmente resistentes. El sistema hidráulico de bucle cerrado garantiza la lubricación adecuada de los motores de accionamiento, lo que prolonga la vida útil de la máquina. Los motores hidráulicos dobles son ajustables de forma continua y proporcionan una potencia constante a las cuchillas de corte y a los motores de accionamiento. Dos motores hidráulicos impulsan la máquina. El motor hidráulico de 4 KW acoplado a la transmisión de alta resistencia hace girar las cuchillas de corte hasta 76 RPM. El motor de 1 KW conectado a la transmisión de dos velocidades mueve la máquina alrededor del tubo. Debido a las extremas prestaciones de la máquina, la versión hidráulica debe utilizarse con un Power Pack capaz de suministrar 50 ltr/min a 100 bar de presión para conseguir los máximos resultados. Para cortar tubos de paredes muy gruesas pueden ser necesarias varias pasadas. Para mantener el mismo grado de precisión debe utilizarse una cadena guía en estas situaciones. Para tubos con un diámetro exterior de más de 36" (914 mm) también se recomienda para obtener una gran precisión de retorno y para un diámetro exterior de más de 48" (1219 mm) se recomienda generalmente. Se pueden suministrar como estándar hasta 63″ (1600 mm). Para tubos más grandes pueden adquirirse kits de cadena sui-ble.
La Biseladora para tubería de accionamiento hidráulico está diseñada para cortar tuberías de pared gruesa, de alta aleación o aplicaciones de acero especialmente resistentes. El sistema hidráulico de bucle cerrado garantiza la lubricación adecuada de los motores de accionamiento, lo que prolonga la vida útil de la máquina. Los motores hidráulicos dobles son ajustables de forma continua y proporcionan una potencia constante a las cuchillas de corte y a los motores de accionamiento. Dos motores hidráulicos impulsan la máquina. El motor hidráulico de 4 KW acoplado a la transmisión de alta resistencia hace girar las cuchillas de corte hasta 76 RPM. El motor de 1 KW conectado a la transmisión de dos velocidades mueve la máquina alrededor del tubo. Debido a las extremas prestaciones de la máquina, la versión hidráulica debe utilizarse con un Power Pack capaz de suministrar 50 ltr/min a 100 bar de presión para conseguir los máximos resultados. Para cortar tubos de paredes muy gruesas pueden ser necesarias varias pasadas. Para mantener el mismo grado de precisión debe utilizarse una cadena guía en estas situaciones. Para tubos con un diámetro exterior de más de 36" (914 mm) también se recomienda para obtener una gran precisión de retorno y para un diámetro exterior de más de 48" (1219 mm) se recomienda generalmente. Se pueden suministrar como estándar hasta 63″ (1600 mm). Para tuberías más grandes pueden adquirirse kits de cadena sui-ble.
La Biseladora para tubería de accionamiento neumático es una herramienta excelente tanto para el trabajo de campo como para el de taller. Se utiliza mejor para el corte de tuberías en entornos explosivos como las refinerías o en tuberías que transportan gas natural, petróleo crudo o subproductos del petróleo crudo. La velocidad de la máquina y las RPM de las cuchillas se controlan mediante dos válvulas dosificadoras situadas en el bloque de control. El flujo de aire hacia el motor de accionamiento principal y el motor de las palas puede cortarse simultáneamente con la válvula de control de arranque/parada, situada en el bloque de control. Dos motores neumáticos de gran fiabilidad y resistencia accionan la máquina. El motor de 2,75 KW acoplado a la transmisión de alta resistencia hace girar las cuchillas de corte hasta 71 RPM. El motor de 0,56 KW conectado a la transmisión de dos velocidades mueve la máquina alrededor del tubo. Las cuchillas de biselado están disponibles en varias conf-guraciones como el ángulo de biselado de 30°, 37,5° y 45°, así como la unión en "U" y la preparación en "J". Debido a las extremas prestaciones de la máquina, la versión de accionamiento neumático requiere un compresor capaz de suministrar un mínimo de 8 bar (g) a 4000 ltr/min para conseguir los máximos resultados.
